Morsetti ST

Introduzione

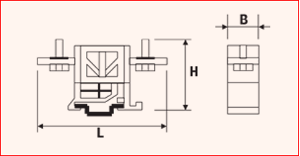

Questa tabella contiene i morsetti si utilizzano nelle applicazioni Clever Small-T e Clever Small-I, come terminali d’uscita quando la corrente o altri parametri ne permettono l’uso. Si noti che questa tabella non è valida per le applicazioni Clever Transfo e Clever Inductor che utilizzano la tabella Morsetti. I morsetti possono essere fissati direttamente ai profili di serraggio (morsetti in liste) oppure su un binario che a sua volta verrà fissato al profilo, come nel disegno sopra riportato. Esistono svariati tipi di morsetto e la tabella consente di distinguerli tramite il campo Codice.

Campi della tabella (Morsetti ST)

  • Categoria: definisce su quale categoria di elementi è possibile utilizzare il morsetto. Se il morsetto può essere utilizzato per più di una categoria occorre elencarle tutte, separandole con un trattino al centro.
    Esempio: UL-GENERICO.
  • Conduttore: materiale conduttore ammesso. Se sono ammessi sia a alluminio sia rame occorre inserire CUAL altrimenti la sigla di un solo conduttore.
  • Nr. poli: vale per i morsetti multipolari. È importante inserire questa informazione per il calcolo dell’ingombro dei morsetti sul profilo di serraggio.
  • I Nominale A: corrente massima supportata.
  • UL Tens. nom V: tensione supportata in caso di categoria UL
  • Tens. nom V: tensione supportata per le altre categorie.
  • Sezione in mm2: sezione nominale utile. Si riferisce alla sezione massima del conduttore che vi verrà inserito.
  • Larghezza: spessore del singolo morsetto (Dimensione B nel disegno).
  • Altezza: altezza del morsetto (Dimensione H nel disegno)
  • Lunghezza: lunghezza massima del morsetto (Dimensione L nel disegno).
  • Diametro foro: diametro del foro d’entrata dei conduttori.
  • Codice: sigla con la quale viene identificato la tipologia di morsetto.
    Esempio: Binario = Morsetto su binario Omega. Se in fase di personalizzazione occorre utilizzare altri tipi di morsetto, vi preghiamo di contattarci per la scelta del codice.
  • Tipo: sigla con la quale viene identificato il morsetto (può essere la sigla del fornitore).
  • Articolo: inserire il codice articolo che questo materiale ha assunto nel vostro sistema gestionale. Questo valore permetterà alle applicazioni di recuperare la descrizione e il costo unitario sulla tabella “Costo unitario Materiali” nella quale viene importata la lista dei materiali presenti nel vostro magazzino.
